Typ laboratorium: Dydaktyczne/Badawcze
Lokalizacja (budynek/sala): WI1/116
Opiekun: dr hab. Izabela Rejer, prof. ZUT

Opis

Laboratorium jest przeznaczone do prowadzenia eksperymentów kognitywnych wraz z rejestracją i analizą sygnału EEG. Laboratorium wyposażone jest w trzy odrębne stanowiska badawcze. Dwa stanowiska są osłonięte celem odseparowania od siebie uczestników badania. Stanowiska te umożliwiają jednoczesne badanie konkurujących ze sobą osób. Trzecie stanowisko, na które składa się wygodny szezląg z zamocowanym nad nim monitorem, jest przeznaczone do prowadzenia długotrwałych badań z jednym uczestnikiem.

Wyposażenie

Sprzęt EEG:

• MITSAR 32 (Mitsar)
• Discovery 19 (BrainMaster)
• OpenBCI 16 (OpenBCI)
• EPOC 14 (Emotiv)
• DigiTrack 4 (Elmiko)
• EEG-SMT 2 (Olimex)

Sprzęt pozostały: 3 laptopy, 6 monitorów oraz 2 komputery stacjonarne.

Oprogramowanie:

• EEG Studio Acquisition
• OpenBCI_GUI
• DigiTrack
• Matlab, Python, Visual Studio i inne

Wykorzystanie w dydaktyce

• Przedmioty: „Wprowadzenie do kognitywistyki” (S2/N2), „Przetwarzanie sygnałów kognitywnych (S2/N2), „Komunikacja człowiek komputer” (S1/N1)
• Projekty badawcze na specjalności S2 i N2 Systemy komputerowe zorientowane na człowieka
• Realizacja prac dyplomowych

Wykorzystanie w badaniach

• Prowadzenie eksperymentów kognitywnych z rejestracją sygnału EEG.
• Prowadzenie eksperymentów testujących postrzeganie aplikacji komputerowych przez potencjalnych użytkowników.
• Analiza postrzegania błędów aplikacji komputerowej przez jej użytkowników.
• Projektowanie aplikacji komputerowych sterowanych falami mózgowymi.
• Projektowanie i implementacja interfejsów mózg-komputer
• Opracowywanie metod usuwania szumów z sygnału EEG
• Analiza danych EEG za pomocą metod sztucznej inteligencji oraz metod statystycznych.
• Opracowywanie algorytmów do ekstrakcji wiedzy z sygnału EEG.
• Wykorzystanie informacji zawartych w sygnale EEG do pomiaru stopnia relaksacji oraz identyfikacji emocji użytkowników gier komputerowych (lub innych dowolnych aplikacji).
• Prowadzenie badań i analiz neuromarketingowych
• Analiza wpływu treści marketingowych na aktywność kory mózgowej.

Typ laboratorium: Dydaktyczne/Badawcze
Lokalizacja (budynek/sala): WI2/24
Opiekun: dr inż. Sławomir Jaszczak

Opis

W laboratorium prowadzone są prace badawczo-rozwojowe oraz zajęcia dydaktyczne w zakresie projektowania, implementacji i testowania algorytmów, związanych z automatyzacją pojazdów mobilnych.

Wyposażenie laboratorium umożliwia prowadzenie prac w zakresie:

• Projektowania układów regulacji nadrzędnej do kooperacji z warstwą sterowania bezpośredniego z wykorzystaniem metod klasycznych (np. algorytmy adaptacyjne) i metod sztucznej inteligencji (np. rozmyte systemy nadzorujące)
• Metod wymiany danych pomiędzy warstwami sterowania bezpośredniego i nadrzędnego np. OPC UA
• Projektowanie algorytmów sterowania ruchem po zadanej trajektorii
• Projektowanie algorytmów sterowania w roju – kooperacja robotów
• Projektowanie systemów sterowania opartych o różne platformy sprzętowe np. Arduino, Raspberry PI, PLC i inne

Wyposażenie

• Komputery mobilne APC 3100 (Intel Celeron 3965U 2,2 GHz, 8GB RAM, Warunki pracy : -40oC do 70oC , Stopień ochrony: IP69K )– 3 szt.
• Sterowniki PLC mobilne X90 – 3 szt.
• Skaner 3D MRS 1000 - 2 szt.
• GNSS - Novatel Smart 2 – 2 szt.
• Roboty mobilne iCreate 2 – 5 szt.

Wykorzystanie w dydaktyce

• Programowalne układy automatyki
• Algorytmy sterowania cyfrowego
• Systemy sensorowe i mechatronika
• Cyfrowe systemy sterowania

Wykorzystanie w badaniach

• Projektowanie i badanie algorytmów samouczących się neuro-fuzzy, algorytmów fuzzy adaptive, klasycznych algorytmów adaptacyjnych w kontekście sterowania ruchem pojazdów autonomicznych
• Testowanie uzyskanych algorytmów w czasie rzeczywistym
• Testowanie własnych torów pomiarowych np. wykorzystanie kamer, skanerów 3D, czujników środowiskowych itp.
• Projektowanie i testowanie metod i narzędzie do zdalnej komunikacji (bluetooth, WiFi, podczerwień, komunikacja radiowa itp.)
• Rozwijanie algorytmów sterowania ruchem pojazdów autonomicznych o określonym układzie napędowym i manewrowym.
• Rozwijanie algorytmów wykrywania i pozycjonowania obiektów typu przeszkody.

Typ laboratorium: Dydaktyczne
Lokalizacja (budynek/sala): WI1/307, WI1/308, WI1/310
Opiekun: dr inż. Grzegorz Śliwiński, dr inż. Maciej Roszkowski, dr inż. Marek Jaskuła

Opis

Laboratorium przeznaczone do realizacji zajęć z kursów: Sieci komputerowe, Usługi sieciowe, Narzędzia inżynierskie, Computer Networks (Erasmus), Komercjalizacja produktów i usług, Grafika i wirtualizacja, Również do celów realizacja studiów podyplomowych, w tym: Identity with Windows Server 2016, VMware vSphere Building Virtual Machine. Zostało wyposażone w jednostki komputerowe pozwalające na akcelerację obliczeń z wykorzystaniem szybkich kart graficznych oraz prowadzanie zajęć z zaganień wirtualizacji sieciowej, ifrastrukury sieci komputerowych, zagadnień routignu i switchingu na bazie farstw L2, L3 i L4 modelu ISO/OSI. Równolegle do mocy obliczeniowej w laboratorium zainstalowano technologie sieciowe w tym: routery, inteligentne firewall klasy NG, przełączniki sieciowe warstry L2/L3/L4 oraz zestawy krosowic fizycznych. Dodatkowo w skład wyposażenia wchodzą 4 serwery do obsługi wirtualizacji obecnie działające pod kontrolą VMware 7.

Akademia MikroTik.

Wyposażenie

• Jednostki obliczeniowe
   42 komputerów klasy i7 z grafiką GTX serii 1060, 1660, 3060
• Jednostki serwerowe
  4 serwery klasy Intel Silver 4216 / 128GB / 4x NIC / HBA
• Mikrotik RB4011iGS+5HacQ2HnD-IN - 84 urządzeń
• Huawei Firewall & VPN Gateway USG6510e - 2 urządzenia
• Huawei Wireless Access Controller AC6508 - 1 urządzenie
• Huawei Router AR600 - 6 urządzeń
• Huawei Switch S5735-L24P4X-A1 - 6 urządzeń
• TP-Link LG3452 - 6 urządzenia
• TP-Link SG3210 - 42 urządzenia

Wykorzystanie w dydaktyce

• Akademia MikroTik
• Sieci komputerowe
• Usługi sieciowe
• Narzędzia inżynierskie
• Computer Networks (Erasmus)
• Komercjalizacja produktów i usług
• Grafika i wirtualizacja
• Studia podyplomowe: Identity with Windows Server 2016
• Studia podyplomowe: VMware vSphere Building Virtual Machine

Typ laboratorium: Dydaktyczne/Badawcze
Lokalizacja (budynek/sala): WI2/0.21
Opiekun: dr inż. Mirosław Łazoryszczak

Opis

Laboratorium posiada charakter wspomagający (warsztatowy) w zakresie dydaktyki jak i badań. Wyposażenie laboratorium umożliwia projektowanie szeroko pojętych urządzeń elektronicznych ze szczególnym uwzględnieniem dedykowanych mikrosystemów komputerowych. Możliwości laboratorium pokrywają pełną ścieżkę wytwarzania urządzeń elektronicznych od projektu, poprzez wykonanie obwodów drukowanych PCB (jedno- i dwuwarstwowych) – frezarka do obwodów drukowanych, nakładania pasty lutowniczej (drukarka szablonowa), układania elementów elektronicznych – automat pick&place z funkcją precyzyjnego dyspensera np. pasty lutowniczej i klejów oraz lutowania rozpływowego – piec lutowniczy. Na końcu procesu lub w jego trakcie do dyspozycji użytkowników znajduje się mikroskop cyfrowy realizujący zadania inspekcji wizyjnej. Ponadto w laboratorium znajduje się podstawowy sprzęt pomiarowy (zasilacz laboratoryjny, oscyloskop 3,5 GHz, platformy pomiarowe NI PXI z szeregiem specjalizowanych kart pomiarowych, generator funkcyjny, stacja lutownicza hot air).

Wyposażenie

• Frezarka LPKF Protomat S62 wraz z komputerem i oprogramowaniem sterującym
• Automat Pick&Place Mechatronic Systems P30 z głowicą dyspensera
• Drukarka szablonowa Mechatronic Systems S1
• Piec rozpływowy TWS 850
• Oscyloskop Tektronix DPO7354
• Mikroskop cyfrowy Tagarno Magnus Trend FHD
• Platforma pomiarowa NI PXIe-8133

Wykorzystanie w dydaktyce

• Przedmioty „Technika mikroprocesorowa” (S1/N1), „Systemy wbudowane” (S1/N1), „Projektowanie systemów mikroprocesorowych” (S1/N1)
• Realizacja prac dyplomowych
• Projekty inżynierskie studentów

Wykorzystanie w badaniach

• Projektowanie i realizacja prototypowych urządzeń elektronicznych
• Testowanie i pomiary urządzeń elektronicznych
• Możliwość współpracy z jednostkami ZUT oraz podmiotami zewnętrznymi

Typ laboratorium: Dydaktyczne/Badawcze
Lokalizacja (budynek/sala): WI2/208
Opiekun: dr inż. Marek Jaskuła

Opis

Zakres prac realizowanych w laboratorium dotyczy zagadnień związanych z poznawaniem, analizą systemów transmisyjnych w tym protokołów i systemów przewodowych i bezprzewodowych oraz różnych modulacji sygnałów. Dostępny w laboratorium sprzęt oraz oprogramowanie umożliwiają realizację szeregu badań związanych z warstwą fizyczną systemów radiowych. Możliwa jest realizacja zadań dotyczących porównań wydajnościowych bezprzewodowych technik transmisyjnych oraz określania stopnia wykorzystania pasma przez wybrane mechanizmy komunikacji radiowej. Z użyciem dostępnych modułów nadawczo/odbiorczych radia programowalnego mogą być realizowane i badane systemy wykorzystujące typowe jak i dedykowane rozwiązania transmisyjne zarówno pod kątem wydajności jak i bezpieczeństwa transmisji. Z wykorzystaniem zasobów sprzętowych laboratorium istnieje możliwość budowy oraz testowania modułów radiowych pracujących w systemach IoT, w sieciach WBAN i innych. Ze względu na specyfikę posiadanych urządzeń, opracowywanie nowych rozwiązań transmisyjnych może być realizowane programowo z użyciem systemu GNU Radio.

Wyposażenie

• Ettus USRP 210N - moduł radia programowalnego przeznaczony do współpracy z komputerem wraz z modułami UBX 40, Basic RX/TX oraz LF RX/TX
• ICOM IC R-8600 – cyfrowy skaner radiowy SDR
• Oscyloskop o paśmie 3GHz
• HackRF 2 szt. – szerokopasmowy transceiver SDR
• Rigol RSA3030N – analizator widma
• Kenwood TH-D74E - dwuzakresowe radio 2m/70cm z obsługą systemu APRS oraz trybu cyfrowego D-STAR
• picoAPRS - tracker APRS z wbudowanym radiem VHF o mocy 1W oraz modułem GPS
• zestaw anten

Wykorzystanie w dydaktyce

• Ilustracja funkcjonowania przewodowych i bezprzewodowych technik transmisyjnych
• Porównywanie sygnałów zmodulowanych z wykorzystaniem różnych technik modulacji
• Analiza protokołów trasmisyjnych w systemach bezprzewodowych
• Ocena bezpieczeństwa sieci IoT

Wykorzystanie w badaniach

• Realizacja mechanizmów wyszukiwania emisji w paśmie radiowym
• Badanie mechanizmów wykorzystywanych w radiu kognitywnym
• Opracowywanie algorytmów efektywnego wykorzystania widma radiowego
• Analiza bezpieczeństwa transmisji bezprzewodowych

Typ laboratorium: Dydaktyczne/Badawcze
Lokalizacja (budynek/sala): WI2/0.21
Opiekun: dr inż. Mirosław Łazoryszczak

Opis

Laboratorium zlokalizowane jest w zaadaptowanym akustycznie pomieszczeniu. Głównym celem laboratorium jest akwizycja dźwięku w powtarzalnych warunkach, np. w celu rejestracji różnego rodzaju dźwiękowych baz danych obejmujących mowę, muzykę, zdarzenia akustyczne itp. Wyposażenie obejmuje cześć studyjną jak i pomiarową. W zakresie studyjnym możliwa jest rejestracja dźwięku wielokanałowego oraz jego obróbka narzędziowa w trybie stacjonarnym (za pomocą miksera cyfrowego i mikrofonów pojemnościowych) oraz w trybie terenowym (za pomocą przenośnego sześciokanałowego rejestratora). Sprzęt i oprogramowanie studyjne umożliwiają profesjonalną realizację nagrań muzycznych. Cześć pomiarowa obejmuje wszechkierunkowe źródło dźwięku wraz z generatorem, mikrofony pomiarowe oraz miernik poziomu dźwięku, dzięki czemu możliwe są np. niecertyfikowane pomiary charakterystyk przetworników elektroakustycznych, charakterystyki pomieszczenia, czas pogłosu, zrozumiałość mowy itp.

Wyposażenie

• Mikser cyfrowy Allen&Heath SQ-6
• Monitory odsłuchowe bliskiego pola Genelec
• Głosnik basowy Genelec
• Oprogramowanie DAW
• Mikrofony pojemnościowe Rode NT1 (2 szt.)
• Mikrofony pojemnościowe Schoeps MK5 (2 szt.)
• Muzyczna stacja robocza Korg Kronos II 88
• Źródło wszechkierunkowe Norsonic ze wzmacniaczem
• Miernik poziomu dźwięku SVAN 979
• Mikrofony pomiarowe G.R.A.S. (2 szt.)
• Rejestrator dźwięku Zoom H6

Wykorzystanie w dydaktyce

• Przedmiot „Produkcja Dźwięku” (S1/N1)
• Realizacja prac dyplomowych
• Realizacja nagrań muzycznych – projekty studentów, zapotrzebowanie wydziału

Wykorzystanie w badaniach

• Rejestracja i realizacja baz danych w warunkach odniesienia
• Rejestracja dźwięku w warunkach koncertowych – możliwość potencjalnej współpracy z innymi uczelniami w celu realizacji badań, np. Akademia Sztuki
• Pomiary wybranych parametrów dźwięku w zakresie akustyki pomieszczeń oraz przetworników elektroakustycznych

Typ laboratorium: Dydaktyczne/Badawcze
Lokalizacja (budynek/sala): WI1/001
Opiekun: mgr Kamil Bortko

Opis

Wyposażenie laboratorium umozliwia badanie użyteczności systemów informatycznych i user experience z wykorzystaniem eye trackingu i sensorów do detekcji emocji. Badania mogą być realizowane stacjonarnie lub w terenie z wykorzystaniem eye trackera okularowego. Dostępne stanowiska badawcze mogą służyć między innymi do określenia stopnia zaangażowania użytkowników systemów informatycznych, mechanizmów oddziaływania wizualnego w interfejsach użytkownika. Sprzęt umożliwia prowadzenie badań nad algorytmami detekcji czynników psychofizjologicznych w zastosowaniu do racjonalizacji zawartości gier komputerowych w tym wykorzystujących rzeczywistość wirtualną i rozszerzoną.

Wyposażenie

Sprzęt:

• Eye-tracker Tobii Pro X3-120 120 Hz
• Eye-tracker Tobii Pro Glasses 3
• Okulary Vive Pro Eye
• EEG Enobio 32 kanały

Oprogramowanie

• Imotions + moduly ET + GSR+ Affectiva + EEG
• Tobii Pro Lab

Wykorzystanie w dydaktyce

• Przedmiot Projektowanie zorientowane na użytkownika (S1/N1), Grafika webowa (S1/N1)
• Projekty badawcze na specjalności S2 i N2 systemu komputerowe zorientowane na człowieka
• Prace dyplomowe

Wykorzystanie w badaniach

• Badanie wpływu komunikatów o dużej intensywności wizualnej na efektywność korzystania z systemów informatycznych
• Badania wpływu charakterystyki komunikatów wizualnych na efektywność powrotu z przerwań procesów kognitywnych
• Badanie stopnia zaangażowania i emocji gracza w każdym momencie rozgrywki
• Badanie wpływu intensywności zmian w polu widzenia na czas reakcji na bodźce wizualne w przestrzeni peryferyjnej

Typ laboratorium: Dydaktyczne/Badawcze
Lokalizacja (budynek/sala): WI2/221
Opiekun: dr inż. Marek Jaskuła

Opis

Laboratorium Druku 3D jest integralną częścią Laboratorium Systemów Technicznych w Katedrze Architektury Komputerów i Telekomunikacji. Uczestnicy kursu Druk 3D przede wszystkim nabywają umiejętności modelowania i projektowania przedmiotów użytkowych, urządzeń i elementów mechanicznych prototypowanych w technologii przyrostowej oraz nabywają biegłości w obsłudze, konfiguracji i konserwacji prostych maszyn drukujących tworzywem termoplastycznym. Laboratoria umożliwiają zdobycie wstępnej wiedzy i umiejętności pozwalających słuchaczom w przyszłości we własnym zakresie samodzielne zbudowanie drukarki FFF/FDM.

Wyposażenie

Sprzęt:

• 2 x Drukarka Creality Ender 3 V2;
• 1 x Drukarka Creality Ender 3 Pro;

Oprogramowanie:

• Autodesk Fusion 360 – personalna licencja edu;
• Ultimaker Cura – licencja freeware;

Wykorzystanie w dydaktyce

Bezpośrednie wykorzystanie na przedmiocie Druk 3D (KAKiT), pośrednio lub częściowo możliwe wykorzystanie na kursach Narzędzia Inżynierskie i Wprowadzenie do informatyki.

Wykorzystanie w badaniach

Szeroko pojęte badania z zakresu: systemów wbudowanych i systemów sterowania. Budowa drukarki stanowi niemałe wyzwanie konstruktorskie, w którym jeszcze wiele aspektów nie zostało przebadanych. Sam fakt drukowania nie sprowadza się jedynie do wytworzenia obiektu, technika przyrostowa FFF pozwala na stosunkowo łatwe eksperymentowanie i badania dotyczące materiałoznawstwa, w tym trwałości materiałów i chemii polimerów aktywnych.

Laboratorium Akceleracji Obliczeń i Wirtualizacji

Odpowiedzialny: Maciej Roszkowski

sala: 307; budynek: WI1

Odpowiedzialny: Grzegorz Śliwiński

sala: 308; budynek: WI1

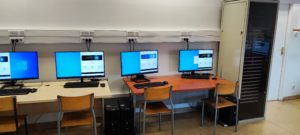

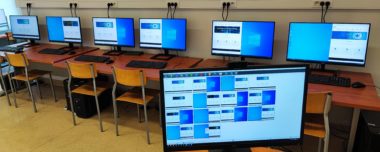

 Są to dwa laboratoria ogólnodostępne wyposażone w 14 komputerów (łącznie 28 stanowisk) z szybkim podsystemem dyskowym, z procesorem pozwalającym na zagnieżdżenie wirtualizacji oraz dobrą kartą grafiki o parametrach:

• Procesor klasy i7 klasy 7700
• 32 GB RAM
• Grafika GTX 1060
• Dysk SSD 1TB
• Monitor 27”

Ich głównym przeznaczeniem jest wsparcie w dziedzinach: wirtualizacji (VMware , Hyper-V), przetwarzanie grafiki 3D, procesy tworzenia i renderowania grafiki – w tym gier.

Komponenty sieciowe wewnątrz LAB

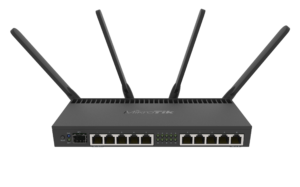

Mikrotik RB4011iGS+5HacQ2HnD-IN - 56 urządzeń

RB4011 wykorzystuje czterordzeniowy procesor Cortex A15, taki sam jak w jednostce RB1100AHx4 klasy operatorskiej. Urządzenie jest wyposażone w 1 GB pamięci RAM, może zapewnić wyjście PoE na porcie #10 i jest wyposażone w kompaktową i profesjonalnie wyglądającą solidną metalową obudowę w matowej czerni.

RB4011iGS+5HacQ2HnD-IN (model WiFi) to dwuzakresowa, czterołańcuchowa jednostka z obsługiwaną szybkością transmisji danych do 1733 Mb/s w 5 GHz. W przypadku starszych urządzeń jednostka ma również kartę bezprzewodową z podwójnym łańcuchem 2 GHz zainstalowaną w gnieździe miniPCI-e.

Specifications

Wireless capabilities

Ethernet

Fiber

PoE-out

Wireless specifications

Huawei Firewall & VPN Gateway USG6510e - 2 urządzenia

Zapory sieciowe AI dla komputerów stacjonarnych serii HiSecEngine USG6500E
Zapory sieciowe AI serii Huawei HiSecEngine USG6500E zapewniają innowacyjne możliwości sztucznej inteligencji (AI) małym przedsiębiorstwom, oddziałom przemysłowym i firmom franczyzowym. Oprócz tradycyjnego zarządzania zaporą ogniową, zarządzanie chmurą jest w pełni obsługiwane, umożliwiając wielu oddziałom bezpieczny dostęp do sieci i zapewniając szereg dodatkowych korzyści: wdrażanie typu plug-and-play, automatyczna konfiguracja usług, wizualizacja operacji i konserwacji (O&M) i analitykę dużych zbiorów danych. Wydajność usług wykrywania bezpieczeństwa treści i usług IPsec (Internet Protocol Security) również uległa znacznej poprawie dzięki dopasowaniu wzorców i przyspieszonemu przetwarzaniu usług szyfrowania/deszyfrowania.

LINK

Huawei Wireless Access Controller AC6508 - 1 urządzenie

Sterownik dostępu AC6508
AC6508 to mały, bezprzewodowy sterownik dostępu (AC) dla małych i średnich przedsiębiorstw, który może zarządzać maksymalnie 256 punktami dostępu (AP) i zapewnia funkcję przełącznika GE, umożliwiając zintegrowany dostęp dla użytkowników przewodowych i bezprzewodowych. AC cechuje się dużą skalowalnością i oferuje użytkownikom dużą elastyczność w konfigurowaniu liczby zarządzanych punktów dostępu. W przypadku korzystania z pełnych serii 802.11ax, 802.11ac i 802.11n Huawei, AC6508 może być używany do budowy małych i średnich sieci kampusów, sieci przedsiębiorstw, bezprzewodowych sieci metropolitalnych (MAN) i sieci zasięgu hotspot.

Huawei Router AR600 - 6 urządzeń

Nowa generacja routerów korporacyjnych NetEngine AR600 firmy Huawei wykorzystuje wielordzeniowe procesory i nieblokującą strukturę przełączania, co pomaga zapewnić trzykrotnie wyższą wydajność w branży. NetEngine AR600 integruje również takie funkcje, jak SD WAN, zarządzanie chmurą, routing, przełączanie, VPN, WLAN i zabezpieczenia, zapewniając pełną obsługę zróżnicowanych i opartych na chmurze usług.
Routery dla przedsiębiorstw z serii NetEngine AR600 firmy Huawei można wdrażać w oddziałach małych i średnich przedsiębiorstw oraz małych przedsiębiorstw w celu zapewnienia możliwości wyjścia z sieci korporacyjnej. Seria NetEngine AR600 obejmuje dwie podserie, serię NetEngine AR650 i serię NetEngine AR610

Huawei Switch S5735-L24P4X-A1 - 6 urządzeń

Huawei CloudEngine S5735-L to seria uproszczonych gigabitowych przełączników dostępowych, które zapewniają 12–48 elastycznych portów downlink all-GE i cztery stałe porty uplink GE lub 10 GE.

Przełączniki z serii CloudEngine S5735-L są przeznaczone do takich scenariuszy, jak dostęp do sieci kampusu korporacyjnego i gigabitowe połączenie z komputerem. Zbudowane na wydajnym sprzęcie nowej generacji i obsługiwane przez uniwersalną platformę routingu (VRP) Huawei, przełączniki CloudEngine S5735-L oferują elastyczną sieć Ethernet, zróżnicowaną kontrolę bezpieczeństwa i obsługę wielu protokołów routingu warstwy 3 – zapewniając wyższą wydajność i potężniejsze możliwości przetwarzania usług dla sieci.

Linksys LG3452 - 4 urządzenia

TP-LINK TL-SG3452. Typ przełącznika: Zarządzany, Przełącznik wielowarstwowy: L2. Podstawowe przełączania Ethernet RJ-45 porty typ: Gigabit Ethernet (10/100/1000), Podstawowe przełączanie RJ-45 Liczba portów Ethernet: 48, Port konsoli: RJ-45/Micro-USB. Wielkość tabeli adresów: 16000 wejścia, Przepustowość rutowania/przełączania: 104 Gbit/s. Standardy komunikacyjne: IEEE 802.1D,IEEE 802.1p,IEEE 802.1s,IEEE 802.1w

Infrastruktura serwerowa LAB

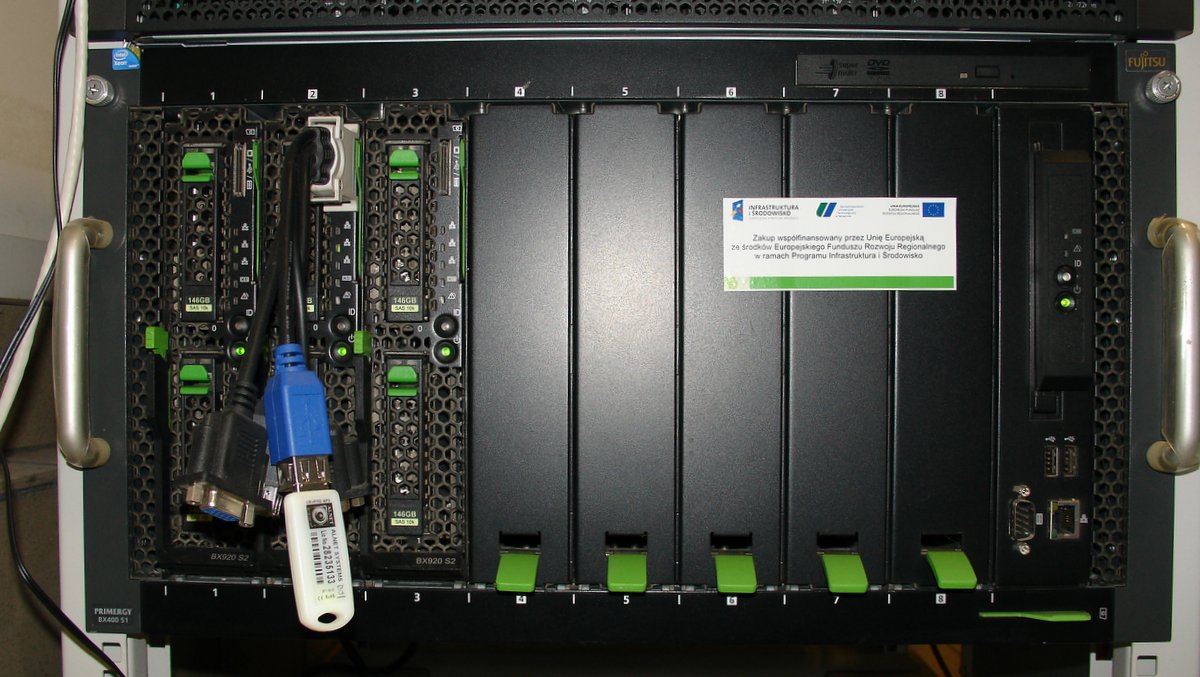

Serwery VMware do obsługi wirtualizacji: 4 węzły w klastrze VMware z wsparciem vCenter (obecnie VMware 7.x)

Każdy węzeł klastra VMware składa się z hosta o parametrach:

Sieć (Software Defined Networking (SDN) Made Simple | UdemySoftware Defined Networking (SDN) Made Simple | UdemySoftware Defined Network – SDN) zorganizowana jest w trzy podsieci. Każda z nich zajmuje się zorientowaną komunikacją. Sieć publiczna przeznaczona jest dla wszystkich maszyn wirtualnych do komunikacji ogólnej. Sieć iSCSI przypięta jest do karty sieciowej która realizuje czynności obsługi protokołów blokowych iSCSI w dostępnie do macierzy Fujitsu DX200 S4 zapewniającej główne usługi zaplecza przestrzeni masowej Wydziału Informatyki o łącznej powierzchni RAW 235 TB w architekturze ATS – macierz hybrydowa. Trzecia sieć przeznaczona jest na komunikację VMware związaną z przenoszalnością maszyn wirtualnych vMotion.

Struktura połączeń logicznych infrastruktury VMware.

Laboratorium Akceleracji Obliczeń i Wirtualizacji

Odpowiedzialny: Maciej Roszkowski

sala: 307; budynek: WI1

Odpowiedzialny: Grzegorz Śliwiński

sala: 208; budynek: WI1

 Są to dwa laboratoria ogólnodostępne wyposażone w 14 komputerów (łącznie 28 stanowisk) z szybkim podsystemem dyskowym, z procesorem pozwalającym na zagnieżdżenie wirtualizacji oraz dobrą kartą grafiki o parametrach:

• Procesor klasy i7 klasy 7700
• 32 GB RAM
• Grafika GTX 1060
• Dysk SSD 1TB
• Monitor 27”

Ich głównym przeznaczeniem jest wsparcie w dziedzinach: wirtualizacji (VMware , Hyper-V), przetwarzanie grafiki 3D, procesy tworzenia i renderowania grafiki – w tym gier.

Sieć teleinformatyczna Wydziału Informatyki

Katedra Architektury Komputerów i Telekomunikacji

Laboratorium druku 3D (D/B)

Laboratorium dźwięku cyfrowego (D/B)

Laboratorium GlobalLogic Automotive Lab (D)

Laboratorium komunikacji bezprzewodowej (D/B)

Laboratorium prototypowania systemów wbudowanych (D/B)

Laboratorium sieci wirtualizacji i akceleracji obliczeń (D)

Laboratorium systemów technicznych (D)

Katedra Inżynierii Oprogramowania i Cyberbezpieczeństwa

Laboratorium systemów obliczeniowych wielkiej mocy (D)

Laboratorium inżynierii bezpieczeństwa systemów informatycznych (D/B)

Katedra Inżynierii Systemów Informacyjnych

Laboratorium neuroanaliz (D/B)

Laboratorium kolorymetrii i zarzadzania barwą (D/B)

Laboratorium do badań systemów informatycznych i gier (D/B)

Katedra Sztucznej Inteligencji i Matematyki Stosowanej

Laboratorium automatyki mobilnej (D/B)

Laboratorium inteligentnych systemów sterowania (D/B)

Oznaczenia:
D – laboratorium dydaktyczne
B – laboratorium badawcze

Sieć teleinformatyczna Wydziału Informatyki

Odpowiedzialny: Grzegorz Śliwiński

Szkielet sieci laboratoryjnej Wydziału Informatyki stanowi okablowanie strukturalne zbudowane w technologii ModTap w oparciu o skrętkę UTP kat.5e oraz światłowody jedno i wielomodowe. Urządzenia sieciowe pracują za pośrednictwem protokołu Ethernet począwszy od przełączników sieciowych pracujących z prędkością 1 Gb/s lub 10 Gb/s. Wszystkie urządzenia są zarządzane poprzez protokół SNMP w ramach L3/L4. W obrębie budynku możliwy jest również dostęp do zasobów sieci wydziałowej poprzez urządzenia bezprzewodowe WiFi z wykorzystaniem sieci ZUT i EDUROAM.

Wydział posiada 150 serwerów (w tym 100 serwerów klasy BLADE) zapewniających niezbędne usługi sieciowe. W skład infrastruktury wchodzą także serwery przeznaczone do systemów obliczeniowych i wirtualizacyjnych. W większości pracują one pod kontrolą systemów operacyjnych Windows 2016 Server, Ubuntu GNU/Linux tworząc środowisko heterogeniczne, które zarządzane jest poprzez usługi katalogowe ActiveDirectory firmy Microsoft.

Środowisko to charakteryzuje się pojedynczym kontem i hasłem zsynchronizowanym z kontem ogólnouczelnianym ZUT do wszystkich usług wydziałowych jak również centralnym składowaniem danych i ustawień użytkowników z wykorzystaniem technologii SAN - FC oraz macierzy dyskowych o łącznej pojemności ponad 200 TB przestrzeni efektywnej, co pozwala na pracę z dowolnego komputera pod dowolnym oferowanym przez wydział systemem operacyjnym, zawsze na własnym koncie i dostępem do swoich danych. Sieć Wydziału została wzbogacona o nowe usługi dostępne dla dydaktyków i studentów w ramach programu współpracy z firmą Microsoft oferującą obecnie dostęp do usług online w ramach Office.Microsoft.com i systemu Lazur. Wydział wykorzystuje również technologie wirtualizacyjne: Vmware.

Wydział Informatyki posiada podpisane umowy licencyjne z firmami Microsoft (IT Academy), Novell (CLA), Corel, VMware. Pozwala to na eksploatację różnego rodzaju oprogramowania na bardzo korzystnych zasadach zarówno na systemach informatycznych wydziału jak i przez studentów w domu. Uruchomiono również usługi dostępowe w ramach chmury Microsoft gdzie dostępne są:

• Office 365
• MS Office pro dla pracowników i studentów
• Usługi PIM – w tym Poczta, Kalendarz, Zadania, itp. w chmurze Microsoft
• Przestrzeń OneDrive

Wydział posiada następujące oprogramowanie przeznaczone do zajęć dydaktycznych zainstalowane na serwerach terminalowych:

• Matlab – Windows/Unix licencje z puli ZUT,
• C++ Builder – Windows 32 licencje,
• Delphi – Windows 32 licencje,
• JBuilder – Windows 32 licencje,
• Visual Studio – Windows,
• Visual Studio .NET – Windows,
• Opnet IT Guru – Windows,
• Surfer – Windows 25 licencje,
• Scade – Windows,
• Esterel – Windows/Linux,
• AutoCAD – Windows licencje z puli ZUT,
• FuzzyTECH – Windows,
• Macrologic – Windows licencje,
• PSpice – Windows,
• CorelDraw – Windows 24 licencje,
• MS Office Pro PL –Windows 200 licencji,
• PageMaker PL –Windows 20 licencji,
• FoxPro-DOS licencji PL, 6 licencji EN,
• MathCad -Windows 12 licencji,
• Cisco ConfigMaker – Windows Free,
• Gcc – Windows/Unix-GNU,
• Cygwin – Windows-GNU,
• PhotoShop – Windows 20 licencji,
• MacroSoft –Windows/Unix 10 licencji,
• Aris Easy Design – 12 licencji
• ArcGis – Windows / Linux 25 licencji,
• ArcGis developer kit – Win/Lin 25 licencji
• AcrobatReader-Windows/Unix Free,
• PoseidonUML-Windows/Unix Free,
• Gimp-Unix-GNU,
• Quanta-Unix-GNU,
• Mc-Unix-GNU,
• Dia-Unix-GNU,
• Gnuplot-Unix-GNU,
• Gdb-Unix-GNU,
• Gprolog-Unix-GNU,
• Octave-Unix-GNU,
• PostgreSQL-Unix-GNU,
• Pvm-Unix-GNU,
• Xpvm-Unix-GNU,
• Rcs-Unix-GNU,
• Scilab-Unix-GNU,
• Xwpe-Unix-GNU,
• OpenOffice-Unix-GNU,
• Mozilla-Unix-GNU,
• Netscape-Unix-GNU,
• Omni-Unix-GNU,
• Argouml-Unix-GNU,
• Sis-Unix-GNU.

Serwery dydaktyczne i wirtualizacyjne

Wydział Informatyki wykorzystuje technologie BLADE w łącznej ilości serwerów 100 serwerów firm IBM oraz HP.

Trzon zaplecza terminalowego stanowią serwery dużej mocy tj. (72 cores, 512GB RAM), (72 cores, 1,5TB RAM) oraz przestrzeni pamięci masowej z wykorzystaniem technologii AST (Automated Storage Tiering) oraz deduplikacji o przestrzeni efektywnej ponad 100 TB. W ramach technologii wirtualizacyjnych wykorzystywany jest Vmware 4.1 oraz Vmware 6.x działający na 7-miu serwerach IBM x3850m2 (łącznie 168 cores, 1,8 TB RAM) i serwerach dużej mocy opisanych powyżej.

Struktura sieciowa

Szkielet sieci stanowią przełączniki warstwy L3/L4 firmy HP z serii ProCurve  5400. Są to przełączniki modularne (12 modułów) klasy pass-through w ramach technologii 1 Gb/s z możliwością obsługi portów 10 Gb/s. Sieć wydziału wspiera 5 takich przełączników z możliwością obsługi do 244 portów 1Gb dla każdego z przełączników (około 900 portów). Dodatkowo sieć Wydziału zabezpieczają 4 przełączniki firmy HP 2530-48G-2SFP o łącznej ilości 200 portów. Szkielet sieci oparty jest o technologie Ethernet 10Gb/s Fiber wewnątrz budynków jak również pomiędzy nimi. Łączność z dostawcą Internetu z szybkością również 10Gb/s. Punkty dystrybucyjne zintegrowane wew. budynków – sale nie posiadają dodatkowych urządzeń aktywnych.

Przestrzeń masowa

Przestrzeń dyskową zapewniają dwie macierze dyskowe.

Pierwszą z nich jest XIV firmy IBM (macierz blokowa) o powierzchni całkowitej 180TB pracująca w technologii GRID w 15-tu modułach przetwarzania. Zapewnia komunikację z wykorzystaniem 24 kanałów FC 8Gb/s.

Drugą jest macierz DX200 S4 firmy Fujitsu (macierz blokowa i plikowa) o powierzchni całkowitej 130 TB pracująca w technologii RAID z wykorzystaniem funkcji AST. Zapewnia komunikację 4-roma kanałami FC 16Gb/s oraz 4-roma kanałami Ethernet 10Gb/s. Infrastrukturą komunikacyjną zarządzają 4 przełączniki FC firmy IBM model B40 z szybkością łączy do 8Gb/s.

System archiwizacji i backup

Realizacja tego zadania opiera się o technologie SnapShoot w ramach posiadanych zasobów pamięci masowych oraz serwer archiwizacji wraz z biblioteką modularną IBM TS3310. Zapisy cykliczne różnicowe na 120 taśmach LTO5.

Laboratoria przeznaczenia ogólnego

Laboratoria ogólnego zastosowania w ilości 16 pomieszczeń wyposażonych w stanowiska komputerowe i terminalowe po 14 w każdym. Służą ogólnym celom dydaktycznym dla wszystkich przedmiotów. Łącznie to 224 stanowisk komputerowych. Oprogramowanie dostępne jest na zasadach terminali z wykorzystaniem technologii „Zdalny pulpit” indywidualny dla każdego studenta zapewniający dostęp do ww. oprogramowania i pakietów biurowych. Zapewnia to zaplecze serwerowe opisane wcześniej.

=============new==============

Sieć teleinformatyczna Wydziału Informatyki

Odpowiedzialny: Grzegorz Śliwiński

Szkielet sieci laboratoryjnej Wydziału Informatyki stanowi okablowanie strukturalne zbudowane w technologii ModTap w oparciu o skrętkę UTP kat.5e oraz światłowody jedno i wielomodowe. Urządzenia sieciowe pracują za pośrednictwem protokołu Ethernet począwszy od przełączników sieciowych pracujących z prędkością 1 Gb/s dla urządzeń końcowy zaś szkietel sieci z szybkością 10 Gb/s. Wszystkie urządzenia są zarządzane poprzez protokół SNMP w ramach L3/L4 ISO/OSI. W obrębie budynku możliwy jest również dostęp do zasobów sieci wydziałowej poprzez urządzenia bezprzewodowe WiFi 2,4GHz i 5GHz z wykorzystaniem sieci ZUT i EDUROAM.

Rysunek 1. Szkielet sieci Wydziału Informatyki

Wydział posiada wiele serwerów stacjonarnych (w tym 40 serwerów klasy BLADE, serwery dużej mocy wirtualizacyjne 7 szt, serwery dużej mocy obliczeniowej CPU i GPU (Nvidia A100 80GB) 2 szt) oraz kilkaset serwerów wirtualnych do zadań specjalizowanych zapewniających niezbędne usługi sieciowe. W skład infrastruktury wchodzą także serwery przeznaczone do systemów obliczeniowych i wirtualizacyjnych. W większości pracują one pod kontrolą systemów operacyjnych Windows 2019 Server, Ubuntu GNU/Linux tworząc środowisko heterogeniczne, które zarządzane jest poprzez usługi katalogowe ActiveDirectory firmy Microsoft.

Środowisko to charakteryzuje się pojedynczym kontem i hasłem zsynchronizowanym z kontem ogólnouczelnianym ZUT do wszystkich usług wydziałowych i uczelnianych jak również centralnym składowaniem danych i ustawień użytkowników z wykorzystaniem technologii SAN - FC oraz macierzy dyskowych o łącznej pojemności ponad 400 TB przestrzeni efektywnej, co pozwala na pracę z dowolnego komputera pod dowolnym oferowanym przez wydział systemem operacyjnym, zawsze na własnym koncie i dostępem do swoich danych. Sieć Wydziału została wzbogacona o nowe usługi dostępne dla dydaktyków i studentów w ramach programu współpracy z firmą Microsoft oferującą obecnie dostęp do usług online w ramach Office.Microsoft.com i systemu Azur. Wydział wykorzystuje również technologie wirtualizacyjne Vmware

Wydział Informatyki posiada podpisane umowy licencyjne z firmami Microsoft (IT Academy), Novell (CLA), Corel, VMware Academy, RedHat Academy. Pozwala to na eksploatację różnego rodzaju oprogramowania na bardzo korzystnych zasadach zarówno na systemach informatycznych wydziału jak i przez studentów w domu. Uruchomiono również usługi dostępowe w ramach chmury Microsoft gdzie dostępne są:

• Office 365
• MS Office pro dla pracowników i studentów
• Usługi PIM – w tym Poczta, Kalendarz, Zadania, itp. w chmurze Microsoft
• Przestrzeń OneDrive

Wydział posiada następujące oprogramowanie przeznaczone do zajęć dydaktycznych zainstalowane na serwerach terminalowych:


Serwery dydaktyczne i wirtualizacyjne

Wydział Informatyki wykorzystuje technologie systemów wirtualizacyjnych ( 3 węzły 72cores, 2TB RAM), systemy HPC (2 serwery 128cores, 4 TB RAM) oraz systemy BLADE w łącznej ilości serwerów 40 serwerów firm IBM oraz HP.

Rozbudowaliśmy zaplecze przestrzeni pamięci masowej z wykorzystaniem technologii AST (Automated Storage Tiering) oraz deduplikacji do przestrzeni efektywnej ponad 400 TB. W ramach technologii wirtualizacyjnych wykorzystywany jest VMware 4.1 działający na 7-miu serwerach IBM x3850m2 (łącznie 168 cores, 1,8 TB RAM) oraz wspomniany wcześniej klaster 3 serwerów VMware 7.x (łącznie 216 cores, 6 TB RAM) na IBM SR850. Dodatkowo posiadamy system firmy Supermicro AS -4124GS-TNR z 8 kartami Nvidia A100 40GB oraz dwoma procesorami AMD Epyc 64 cores i 4 TB pamięci RAM. Ten ostatni system wykorzystuje również system wirtualizacji VMware i współdzielenie zasobów graficznych GPU w postaci wirtualnych procesorów vGPU.


Struktura sieciowa

Szkielet sieci stanowią przełączniki warstwy L3/L4 firmy ARUBA 5412 series oraz HP z serii ProCurve 5400. Są to przełączniki modularne (12 modułów) klasy pass-through w ramach technologii 1 Gb/s z możliwością obsługi portów 10 Gb/s. Sieć wydziału wspiera 6 takich przełączników z możliwością obsługi do 288 portów 1Gb dla każdego z przełączników (około 1728 portów ethernet). Dodatkowo sieć Wydziału zabezpieczają 4 przełączniki firmy HP 2530-48G-2SFP o łącznej ilości 200 portów oraz jeden przełącznik HP ProCurve 5406 o pojemności 144 porty 1Gb/s. Szkielet sieci oparty jest o technologie Ethernet 10Gb/s Fiber wewnątrz budynków jak również pomiędzy nimi. Łączność z dostawcą Internetu z szybkością również 10Gb/s. Punkty dystrybucyjne zintegrowane wew. budynków – sale nie posiadają dodatkowych urządzeń aktywnych.

Struktura WiFi zapewniona jest systemy dystrybucji radio-portów HP oraz ARUBA współpracujących z kontrolerami tychże firm. Zapewnia to transmisję o obu pasmach tj. 2,4GHz oraz 5GHz.


Przestrzeń masowa

Przestrzeń dyskową zapewniają dwie macierze dyskowe.

Pierwszą z nich jest XIV firmy IBM (macierz blokowa) o powierzchni całkowitej 180TB pracująca w technologii GRID w 15-tu modułach przetwarzania. Zapewnia komunikację z wykorzystaniem 24 kanałów FC 8Gb/s.

Drugą jest macierz DX200 S4 firmy Fujitsu (macierz blokowa i plikowa) o powierzchni całkowitej 240 TB pracująca w technologii RAID z wykorzystaniem funkcji AST (Automated Storage Tiering). Zapewnia komunikację 4-roma kanałami FC 16Gb/s oraz 4-roma kanałami Ethernet 10Gb/s. Infrastrukturą komunikacyjną zarządzają 4 przełączniki FC firmy IBM model B40 z szybkością łączy do 8Gb/s oraz 2 przełączniki FC IBM SAN24B-6 z szybkością łączy 32Gb/s.


System archiwizacji i backup

Realizacja tego zadania opiera się o technologie SnapShoot w ramach posiadanych zasobów pamięci masowych oraz serwer archiwizacji wraz z biblioteką modularną IBM TS3310. Zapisy cykliczne różnicowe na 120 taśmach LTO5.

Laboratoria przeznaczenia ogólnego

Laboratoria ogólnego zastosowania w ilości 16 pomieszczeń wyposażonych w stanowiska komputerowe i terminalowe po 14 w każdym. Służą ogólnym celom dydaktycznym dla wszystkich przedmiotów. Łącznie to 236 stanowisk komputerowych. Oprogramowanie dostępne jest na zasadach terminali z wykorzystaniem technologii „Zdalny pulpit” Microsoft RDS, indywidualny dla każdego studenta zapewniający dostęp do ww. oprogramowania i pakietów biurowych. Zapewnia to zaplecze serwerowe opisane wcześniej. Stacje terminalowe oparte na komputerach klasy PC w trybie KIOSK na systemie operacyjnym Windows 10.

Odpowiedzialny: dr inż. Grzegorz Śliwiński

Szkielet sieci laboratoryjnej Wydziału Informatyki stanowi okablowanie strukturalne zbudowane w technologii ModTap w oparciu o skrętkę UTP kat.5e oraz światłowody jedno i wielomodowe. Urządzenia sieciowe pracują za pośrednictwem protokołu Ethernet począwszy od przełączników sieciowych pracujących z prędkością 1 Gb/s dla urządzeń końcowy zaś szkielet sieci z szybkością 10 Gb/s. Wszystkie urządzenia są zarządzane poprzez protokół SNMP w ramach L3/L4 ISO/OSI. W obrębie budynku możliwy jest również dostęp do zasobów sieci wydziałowej poprzez urządzenia bezprzewodowe WiFi 5GHz z wykorzystaniem sieci ZUT i EDUROAM.

Wydział posiada wiele serwerów stacjonarnych (serwery dużej mocy wirtualizacyjne 10 szt, serwery dużej mocy obliczeniowej CPU i GPU (8x Nvidia A100 80GB)) oraz kilkaset serwerów wirtualnych do zadań specjalizowanych zapewniających niezbędne usługi sieciowe. W skład infrastruktury wchodzą także serwery przeznaczone do systemów obliczeniowych i wirtualizacyjnych. W większości pracują one pod kontrolą systemów operacyjnych Windows 2022 Server, Ubuntu GNU/Linux tworząc środowisko heterogeniczne, które zarządzane jest poprzez usługi katalogowe ActiveDirectory firmy Microsoft.

Środowisko to charakteryzuje się pojedynczym kontem i hasłem zsynchronizowanym z kontem ogólno-uczelnianym ZUT do wszystkich usług wydziałowych i uczelnianych jak również centralnym składowaniem danych i ustawień użytkowników z wykorzystaniem technologii SAN - FC oraz macierzy dyskowych o łącznej pojemności ponad 700 TB przestrzeni efektywnej, co pozwala na pracę z dowolnego komputera pod dowolnym oferowanym przez wydział systemem operacyjnym, zawsze na własnym koncie i dostępem do swoich danych. Sieć Wydziału została wzbogacona o nowe usługi dostępne dla dydaktyków i studentów w ramach programu współpracy z firmą Microsoft oferującą obecnie dostęp do usług online w ramach Office.Microsoft.com i systemu Azur. Wydział wykorzystuje również technologie wirtualizacyjne VMware w strukturze produkcyjnej jak i do zajęć dydaktycznych (wydzielona struktura dla studentów)

Wydział Informatyki posiada podpisane umowy licencyjne z firmami Microsoft (IT Academy), Novell (CLA), Corel, VMware Academy, RedHat Academy. Pozwala to na eksploatację różnego rodzaju oprogramowania na bardzo korzystnych zasadach zarówno na systemach informatycznych wydziału jak i przez studentów w domu. Uruchomiono również usługi dostępowe w ramach chmury Microsoft gdzie dostępne są:

• Office 365
• MS Office pro dla pracowników i studentów
• Usługi PIM – w tym Poczta, Kalendarz, Zadania, itp. w chmurze Microsoft
• Przestrzeń OneDrive
• Certyfikację MTA
• Certyfikację VMware
• Certyfikację Mikrotik

Wydział posiada następujące oprogramowanie przeznaczone do zajęć dydaktycznych zainstalowane na serwerach terminalowych:

Serwery dydaktyczne i wirtualizacyjne

Wydział Informatyki wykorzystuje technologie systemów wirtualizacyjnych ( 6 węzłów 72cores, 2TB RAM), systemy HPC (2 serwery 128cores, 4 TB RAM).

Rozbudowaliśmy zaplecze przestrzeni pamięci masowej z wykorzystaniem technologii AST (Automated Storage Tiering) oraz deduplikacji do przestrzeni efektywnej ponad 700 TB. W ramach technologii wirtualizacyjnych wykorzystywany jest klaster 6 serwerów VMware 8.x (łącznie 432 cores, 12 TB RAM) na IBM SR850. Dodatkowo posiadamy system firmy Supermicro AS-4124GS-TNR z 8 kartami Nvidia A100 40GB oraz dwoma procesorami AMD Epyc 64 cores i 4 TB pamięci RAM. Ten ostatni system wykorzystuje również system wirtualizacji VMware 8.x i współdzielenie zasobów graficznych GPU w postaci wirtualnych procesorów vGPU o mocy 5TFlop.

Struktura sieciowa

Szkielet sieci stanowią przełączniki warstwy L3/L4 firmy HPE Networking Comware, ARUBA 5412 series oraz HP z serii ProCurve 5412. Są to przełączniki modularne (12 modułów) klasy pass-through w ramach technologii 1 Gb/s z możliwością obsługi portów 10 Gb/s. Sieć wydziału wspiera 7 takich przełączników z możliwością obsługi do 288 portów 1Gb dla każdego z przełączników (około 2016 portów Ethernet). Dodatkowo sieć Wydziału zabezpieczają 4 przełączniki firmy HP 2530-48G-2SFP o łącznej ilości 200 portów oraz jeden przełącznik HP ProCurve 5406 o pojemności 144 porty 1Gb/s. Szkielet sieci oparty jest o technologie Ethernet 100Gb/s Fiber Jako zapewnienie połaczenia wszystkich serwerowni w obu budynkach. Wewnątrz budynków dla stacji roboczych i serwerów przewidziana jest szybkość 10Gb/s. Łączność z dostawcą Internetu z szybkością również 100Gb/s. Punkty dystrybucyjne zintegrowane wew. budynków – sale nie posiadają dodatkowych urządzeń aktywnych.

Struktura WiFi zapewniona jest systemy dystrybucji radio-portów HP, ARUBA, Ubiquiti współpracujących z kontrolerami tychże firm. Zapewnia to transmisję o obu pasmach tj. 2,4GHz oraz 5GHz w ramach sieci EDUROAM i ZUT.

Przestrzeń masowa

Przestrzeń dyskową zapewniają dwie macierze dyskowe.

Jedną z nich jest macierz DX200 S4 firmy Fujitsu (macierz blokowa i plikowa) o powierzchni całkowitej 240 TB pracująca w technologii RAID z wykorzystaniem funkcji AST (Automated Storage Tiering). Zapewnia komunikację 4-roma kanałami FC 16Gb/s oraz 4-roma kanałami Ethernet 10Gb/s. Infrastrukturą komunikacyjną zarządzają 4 przełączniki FC firmy IBM model B40 z szybkością łączy do 8Gb/s oraz 4 przełączniki FC IBM SAN24B-6 z szybkością łączy 32Gb/s.

Kolejną macierzą jest IBM Flash System 5200 o łącznej powierzchni RAW 1,248 PBi . Zabezpiecza ona bardzo szybką strukturę dyskową (ponad 1,5M OIPS) i wykorzystana jest przez systemy wirtualizacyjne Wydziału

System archiwizacji i backup

Realizacja tego zadania opiera się o technologie SnapShoot w ramach posiadanych zasobów pamięci masowych oraz serwer archiwizacji wraz z biblioteką modularną IBM TS4300. Zapisy cykliczne różnicowe na 40 taśmach LTO9 o łącznej pojemności 1800 TB (1,8 PB). Oprogramowanie serwera archiwizacji wsparte przez Backup Exec z agentami Windows, Linux, VMware.

Laboratoria przeznaczenia ogólnego

Laboratoria ogólnego zastosowania w ilości 24 pomieszczeń wyposażonych w stanowiska komputerowe i terminalowe po 14 w każdym. Służą ogólnym celom dydaktycznym dla wszystkich przedmiotów. Łącznie to 332 stanowiska komputerowe. Oprogramowanie dostępne jest na zasadach terminali z wykorzystaniem technologii „Zdalny pulpit” Microsoft RDS, indywidualny dla każdego studenta zapewniający dostęp do ww. oprogramowania i pakietów biurowych. Zapewnia to zaplecze serwerowe opisane wcześniej. Stacje terminalowe oparte na komputerach klasy PC w trybie KIOSK na systemie operacyjnym Windows 10 lub na lokalnych systemach Windows 11. Struktura zabezpieczona jest usługami katalogowymi firmy Microsoft Active Directory na bazie systemów serwerowych Windows Server 2022.

Typ laboratorium: Dydaktyczne
Lokalizacja (budynek/sala): WI2/120
Opiekun: mgr inż. Sławomir Wernikowski

Opis

Laboratorium przeznaczone jest do projektowania, implementacji oraz testowania czasochłonnych obliczeniowo aplikacji równoległych, a w szczególności do:

• tworzenia programów w oparciu o pakiety do kompilacji programów w języku C/C++ w standardzie OpenMP,
• wykonywania obliczeń równoległych w oparciu o stacje robocze (CPU- 2 x Intel Xeon, GPU- w technologii NVIDIA CUDA),
• badania efektywności oraz skalowalności programów równoległych w oparciu o pakiety oprogramowania do testowania w technologii Intel,
• analizy zużycia zasobów sprzętowych w oparciu o pakiety oprogramowania do analizy w technologii Intel.

Wyposażenie

• 6 stacji roboczych w konfiguracji:
  2 x Intel(R) Xeon(R) E5440 @ 2.83GHz
  GeForce GT 640
  8GB RAM
• oprogramowanie: Linux Debian/Ubuntu, Nvidia CUDA SDK, Intel® Parallel Studio XE Cluster Edition for Linux

Wykorzystanie w dydaktyce

• Programowanie komputerów heterogenicznych
  Wprowadzenia do programowania komputerów heterogenicznych, w tym konkretnym przypadku na platformie x86 wyposażonej w urządzenia klasy Nvidia CUDA, co umożliwia bezpośrednie porównanie wydajności wybranych algorytmów implementowanych w obu środowiskach.
• Obliczenia dużej mocy

Laboratorium Internetowych Systemów Inżynierii Finansowej
(Laboratory of Internet Systems  for Financial Engineering)

Odpowiedzialny: Anton Smoliński

sala: 323, budynek: WI2

Wyposażenie laboratorium pozwala na zapoznaniem się z systemami informatycznymi wykorzystywanymi przez profesjonalnych brokerów na rynkach finansowych, a także na poznanie innowacyjnych metod łączących systemy sztucznej inteligencji, metody statystyczne i obliczeniowe, data mining z oprogramowaniem komunikacyjnym w celu budowy systemów automatycznego handlu, monitorowania rynków oraz strategii inwestycyjnych. Zakres tematyczny dotyczy inżynierii finansowej, technologicznych aspektów funkcjonowania rynków finansowych, a przede wszystkim integracji metod matematycznych i wiedzy ekonomicznej z nowoczesną technologią ICT.

Sprzęt oraz oprogramowanie pozwalają na pobieranie, przechowywanie oraz przetwarzanie danych finansowych wysokiej częstotliwości, które stanowić będą materiał do badań w zakresie metod wspomagania decyzji inwestycyjnych, systemów automatycznego handlu, metod ekstrakcji wiedzy, inteligencji obliczeniowej oraz szybkich metod obliczeniowych.

Ponadto w laboratorium prowadzona jest dydaktyka przedmiotów związanych z tworzeniem systemów i aplikacji internetowych, z naciskiem na nowoczesne technologie programowania. Sprzęt i oprogramowanie laboratorium wykorzystywane jest m.in. w ramach przedmiotów: „Praktyczne aspekty inżynierii finansowej”, „Inżynieria finansowa w Internecie”, „Technologie programowania systemów internetowych”, „Technologie tworzenia aplikacji internetowych”, „Architektura informacji w systemach internetowych”, „Integracja aplikacji”.

Wyposażenie:

• 20 stanowisk komputerowych dla studentów,
• 1 stanowisko komputerowe dla prowadzącego,
• 2 wyświetlacze wielkoformatowe typu „public display”,
• wysokowydajny system obliczeniowy NVidia Tesla S1070,
• serwer maszyn wirtualnych,
• 32 urządzenia mobilne (komputery kieszonkowe, smartphone, tablety).

Oprogramowanie:

• oprogramowanie serwerowe platformy brokerskiej wraz z oprogramowaniem klienckim,
• oprogramowanie do analizy danych giełdowych MetaStock,
• oprogramowanie do prototypowania aplikacji internetowych Axure,
• oprogramowanie do przygotowywania treści dydaktycznych: Adobe eLearning Suite, Corel DRAW.

Kontakt: Anton Smoliński (Katedra Systemów Multimedialnych)

Laboratorium Inteligentnych Systemów Monitoringu
(Laboratory of Intelligent Surveillance Systems)

Odpowiedzialny: Adam Nowosielski

sala: 300, budynek: WI2

Laboratorium naukowo-dydaktyczne przeznaczone do prowadzenia badań naukowych i realizacji zajęć dydaktycznych z zakresu metod pozyskiwania obrazów, ich przetwarzania i rozpoznawania, identyfikacji biometrycznej człowieka i analizy jego zachowań w kontekście zastosowania w inteligentnych systemach monitoringu. Dzięki odpowiedniemu wyposażeniu istnieje możliwość prowadzenia zarówno zajęć wykładowych, jak i prac laboratoryjnych dla grupy kilkunastu osób.

Stanowiska studenckie wyposażone są w:

• interfejsy do pozyskiwania analogowego i cyfrowego wideo,
• w rejestry czasu pracy z czytnikiem linii papilarnych,
• kamery internetowe z zainstalowanym oprogramowaniem do przetwarzania i rozpoznawania obrazów.

Instalacja systemu telewizji dozorowej (CCTV) w budynku Wydziału Informatyki.
System ARTR (Automatyczne Rozpoznawanie Tablic Rejestracyjnych) składający się z 4 kamer ARTR rozlokowanych na terenie kampusu (3 kamery) i na ul. Żołnierskiej (1 kamera).
Rejestratory cyfrowe.
Mobilne stacje monitoringu składające się z urządzenia rejestrującego i stacji przetwarzającej.
Kamera termowizyjna.
Zestaw mobilnego bezprzewodowego rejestratora cyfrowego z czterema kamerami do montażu na sprzęcie latającym (quadrokopterze).
Biometryczna klamka kontroli dostępu wyposażona w skaner linii papilarnych i kamerę termowizyjną rejestrującą układ naczyń krwionośnych palca.
Spektroradiometr.
Zestaw do budowy środowisk rozszerzonej rzeczywistości wirtualnej.
2 zestawy kamery inteligentnej z wyposażeniem.

Kontakt: dr inż. Adam Nowosielski (Katedra Systemów Multimedialnych)

Laboratorium Informatyki Medycznej
(Laboratory of Information Technology in Medicine)

Odpowiedzialny: Michał Kramarczyk

Wyposażenie laboratorium pozwala na zapoznaniem się z systemami informatycznymi wykorzystywanymi w ochronie zdrowia (systemy EHR/EMR -electronic health record/electronic medical record) oraz urządzeniami do pozyskiwania danych i sygnałów biomedycznych na potrzeby diagnostyki i obrazowania medycznego.

Urządzenia diagnostyczne będące na wyposażeniu laboratorium pozwalają na diagnostykę chorób głosu, serca, płuc, i innych.

Za pomocą posiadanych urządzeń np. USG i EKG możliwe jest badanie metod akwizycji i przetwarzanie danych obrazowych i sygnałowych. Urządzenia wejścia/wyjścia, takie jak drukarki i monitory Braille'owskie pozwalają na badania z zakresu Human-Computer Interface.

Sala: 26, budynek: WI2

Typ laboratorium: Dydaktyczne/Badawcze
Lokalizacja (budynek/sala): WI2/119
Opiekun: dr hab. inż. Tomasz Hyla

Opis

Laboratorium Inżynierii Bezpieczeństwa Systemów Informatycznych jest laboratorium badawczo-dydaktycznym. Podstawą bazą sprzętową laboratorium jest 14 wydajnych stacji roboczych połączonych w konfigurowalną sieć wewnętrzną oraz szereg urządzeń sieciowych, w tym zapór ogniowych. Takie zasoby sprzętowe pozwalają na wykorzystanie maszyn wirtualnych oraz budowę różnych sieci dostosowanych do aktualnych potrzeb. Baza sprzętowa umożliwia przeprowadzanie szeregu zajęć praktycznych z zakresu cyberbezpieczeństwa. Laboratorium jest także wykorzystywane do indywidualnych i zespołowych projektów studenckich.

Laboratorium jest wykorzystywane do badań naukowych prowadzonych przez Zespół Ochrony Informacji. Laboratorium umożliwia przeprowadzanie badań z zakresu cyberbezpieczeństwa, np. symulacja cyberataków lub testowanie nowych metod zabezpieczeń, które wymagają odizolowanej infrastruktury informatycznej, w tym możliwości uruchomienia wielu maszyn wirtualnych w rozporoszonym środowisku, połączonych z użyciem wydajnej sieci komputerowej. Infrastruktura laboratorium umożliwia także testowanie na fizycznych maszynach i sieci wydajności badanych mechanizmów kryptograficznych, w tym protokołów konsensusu używanych w technologii blockchain.

Wyposażenie

• 14 stacji roboczych z monitorem (AMD Ryzen 5 3600, 32GB RAM, dysk SSD 512GB, GeForce GTX 1650 DUAL), monitor Dell P2418D o rozdzielczości 2560 x 1440;
• urządzenia zabezpieczające CISCO ASA5506-K9 with FirePOWER Services (7 sztuk);
• rutery bezprzewodowe Linksys WRT1900ACS (7 sztuk);
• sprzęt sieciowy: 2 przełączniki Cisco SG200-26P 24-port 1G, 2 routery Cisco 1111X-8P, zasilacz UPS;
• szafa rack, zestaw kabli sieciowych umożliwiających tworzenie testowych sieci na potrzeby zajęć dydaktycznych oraz projektów naukowych;
• oprogramowanie do analizy ryzyka RisiCare (17 licencji);
• 3 moduły nCipher do sprzętowej akceleracji obliczeń;
• czytnik odcisków palców Crossmatch Veifier 320 LC x30 (30 sztuk);
• czytnik kart inteligentnych stykowych i bezstykowych (po 30 sztuk) wraz z zestawem kart;
• terminal, czytnik kart ACS eH880 (15 sztuk).

Wykorzystanie w dydaktyce

• Podstawy Ochrony Informacji S1/N1
• Inżynierski Projekt Zespołowy 1 i 2 S1/N1
• Testowanie Oprogramowania S1/N1
• Audyt i kontrola bezpieczeństwa S1/N1
• Kryptologia S2/N2
• Projektowanie Bezpiecznych Aplikacji S2/N2
• Zaufana infrastruktura obliczeniowa S2/N2
• Wybrane Problemy Kryptografii S3

Wykorzystanie w badaniach

• badania eksperymentalne nad wykrywaniem i zapobieganiem cyberatakom;
• badania eksperymentalne dotyczące technologii blockchain i protokołów konsensusu;
• badania eksperymentalne dotyczące infrastruktury klucza publicznego;
• badania eksperymentalne dotyczące analizy ryzyka i oceny stanu bezpieczeństwa systemów informatycznych.

Typ laboratorium: Dydaktyczne/Badawcze
Lokalizacja (budynek/sala): WI2/24
Opiekun: dr inż. Sławomir Jaszczak

Opis

W laboratorium prowadzone są prace badawczo-rozwojowe oraz zajęcia dydaktyczne w zakresie projektowania, implementacji i testowania oprogramowania sterującego, przeznaczonego do pracy ze sterownikami programowalnymi PLC.

Wyposażenie laboratorium umożliwia ponadto świadczenie usług dla podmiotów gospodarczych w zakresie:

• Analizy istniejącego obiektu w kontekście jego dynamiki, zakłóceń i ograniczeń technologicznych.
• Analizy i opracowania algorytmów sterowania (zestaw algorytmów (schematy blokowe, pseudokod) z komentarzami), odpowiednich do zadanego obiektu.
• Analizy symulacyjnej w trybach model in the loop oraz hardware in the loop i opracowaniu raportu, zawierającego obserwacje, wnioski z analizy oraz wyniki symulacji z komentarzami.
• Implementacji wybranych algorytmów w jednym z typowych języków programowania LD, FBD, ST w sterowniku PLC.
• Opracowania dokumentacji oprogramowania oraz dokumentacji instalacji elektrycznej.

Wyposażenie

• Sterowniki programowalne PLC (B&R, Beckhoff, Mitsubishi, Allen Bradley, Siemens, Unitronics) wraz układami wejście/wyjście i oprogramowaniem narzędziowym.
• Układy napędowe (silniki krokowe, serwonapędy, silniki AC i DC z kontrolerami).
• Rzeczywiste modele obiektów (Antyblokadowy system samochodowy ABS, Przemysłowa suwnica transportowa 3D, Wahadło odwrócone, Dźwig budowlany, Magnetyczna lewitacja, Układ zbiorników hydraulicznych, Aerodynamiczny system dwuśmigłowy, Siłownik membranowy, Piec elektryczny i inne.).

Wykorzystanie w dydaktyce

• Programowalne układy automatyki
• Algorytmy sterowania cyfrowego
• Systemy sensorowe i mechatronika
• Cyfrowe systemy sterowania

Wykorzystanie w badaniach

Opracowanie i implementację w wybranym języku programowania zgodnym z IEC 61131-3 (LD,FBD,IL, ST) oraz testowanie:

• Algorytmów sterowania sekwencyjnego oraz typu wsadowego.
• Algorytmów sterowania cyfrowego klasycznych (PID, dead beat, LQR, ADRC i inne) oraz wykorzystujących sztuczną inteligencję (regulatory rozmyte, regulatory neuronowe i neuro-fuzzy).
• Algorytmów strojenia i nadzorowania regulatorów PID i PID – podobnych.

Typ laboratorium: Dydaktyczne
Lokalizacja (budynek/sala): WI2/200, WI2/221, WI2/222
Opiekun: dr inż. Krzysztof Makles

Opis

Laboratorium jest głównym miejscem obsługi dydaktyki w przypadku większości przedmiotów dydaktycznych prowadzonych w katedrze. Do dyspozycji jest minimum 12 stanowisk komputerowych, systemy zasilaczy laboratoryjnych i osprzętu towarzyszącego, pozwalającego na samodzielną pracę studenta w ramach zajęć, lub pracę w zespołach dwuosobowych. W salach 221 i 222 dostępne są moduły NI ELVIS II oraz oscyloskopy, a w sali 200 oscyloskopy, generatory przebiegów i multimetry. W sali 222 dodatkowo na stałe rozłożone są maty antystatyczne wykorzystywane na zajęciach z lutowania i montażu elementów elektronicznych. W zależności od potrzeb w szafach oraz w łączniku pomiędzy salami 221 i 222 znajdują się elementy wykorzystywane do przeprowadzenia zajęć dydaktycznych. Udostępniane są one studentom w zależności od potrzeb i rodzaju zajęć.

Wyposażenie

• Bazowa platforma do prototypowania NI ELVIS II (12 sztuk)
• Oscyloskop Rigol DS1054Z (6 sztuk)
• Analizator stanów logicznych Leaptronix LA-2025 (2 sztuki)
• Generator funkcyjny Siglent SDG 1025 (8 sztuk)
• Multimetr MCP stołowy MT8045 (12 sztuk)
• Uniwersalny system testowy NDN DF6911 (6 sztuk)
• Zasilacz uniwersalny NDN DF1743005C (6 sztuk)
• Zestaw lutowniczy Aoyue Repairing System Aoyue Int 2702+ (6 sztuk)
• Zestawy uruchomieniowe z mikrokontrolerami lub FPGA (różne)
• NI CompactRIO Real-Time Controller (6 sztuk)
• NI Embedded Vision System EVS-1464 RT
• NI myDAQ Student Instrumentation Device (6 sztuk)

Wykorzystanie w dydaktyce

• Przedmiot „Wprowadzenie do informatyki” S1/N1
• Przedmiot „Narzędzia inżynierskie” S1/N1
• Przedmiot „Technika cyfrowa” S1/N1
• Przedmiot „Architektura systemów komputerowych” S1/N1
• Przedmiot „Produkcja dźwięku” S1/N1
• Przedmiot „Komunikacja człowiek-maszyna” S1/N1
• Przedmiot „Technika mikroprocesorowa” S1
• Przedmiot „Systemy wbudowane” S1
• Przedmiot „Projektowanie systemów mikroprocesorowych” S1
• Przedmiot „Sprzętowo-programowe systemy multimedialne” S1
• Przedmiot „Systemy sensorowe i mechatronika” S1
• Przedmiot „Systemy czasu rzeczywistego” S2/N2
• Realizacja prac dyplomowych
• Realizacja projektów zespołowych

Wykorzystanie w badaniach

Laboratorium stanowi miejsce wsparcia niektórych aspektów badań w których wykorzystany ma być sprzęt, na stałe znajdujący się w laboratorium.

Typ laboratorium: Dydaktyczne
Lokalizacja (budynek/sala): WI2/14
Opiekun: dr inż. Mirosław Łazoryszczak, dr inż. Krzysztof Makles

Opis

Laboratorium powstało z inicjatywy i współudziale firmy GlobalLogic. Głównym celem laboratorium jest rozwijanie zainteresowań studentów systemami wbudowanymi. Laboratorium wyposażone jest w sześć równorzędnych stanowisk składających się z komputer oraz modelu sieci wykorzystywanych w branży motoryzacyjnej opartej na magistrali CAN/LIN. Węzłami sieci są mikrokomputery jednopłytkowe Raspberry Pi oraz zestaw ewaluacyjny Rcar realizujący funkcję komputera pokładowego. Ponadto w każdym stanowisku znajduje się wyświetlacz, tory emuluje funkcję klastra samochodowego oraz zestaw czujników (temperatury, odległości itp.) i elementy interfejsu użytkownika (przyciski, kierownica), dzięki którym możliwa jest implementacja podstawowych funkcji programowych wykorzystywanych we współczesnych pojazdach. Ponadto w ramach współpracy z firmą GlobalLogic na wyposażeniu laboratorium znalazły się autorskie zestaw ewaluacyjne oparte na mikrokontrolerach STM32 wraz z rozbudowaną płytą bazową z szeregiem urządzeń peryferyjnych wykorzystywanych w systemach wbudowanych.

Wyposażenie

• Komputery Dell 7050
• Raspberry Pi
• Adaptery PCAN USB
• Renesas Rcar
• Zestaw czujników i elementów interfejsu użytkownika
• STM32R407
• Pyta bazowa GlobalLogic

Wykorzystanie w dydaktyce

• Przedmiot „Systemy wbudowane” (S1/N1)
• Realizacja prac dyplomowych

Laboratorium Akceleracji Obliczeń i Wirtualizacji

Odpowiedzialni: dr inż. Maciej Roszkowski (sala: 307 WI1) dr inż. Grzegorz Śliwiński (sala: 308 WI1)

 Są to dwa laboratoria ogólnodostępne wyposażone w 14 komputerów (łącznie 28 stanowisk) z szybkim podsystemem dyskowym, z procesorem pozwalającym na zagnieżdżenie wirtualizacji oraz dobrą kartą grafiki o parametrach:

• Procesor klasy i7 klasy 11700
• 128 GB RAM
• Grafika GTX 1660
• Dysk SSD 2TB NVMe
• Monitor 27” 2k (QHD)

• Procesor klasy i7 klasy 7700
• 32 GB RAM
• Grafika GTX 1060
• Dysk SSD 1TB
• Monitor 32” 4k (UHD)

Laboratorium przeznaczone do realizacji zajęć z kursów: Sieci komputerowe, Usługi sieciowe, Narzędzia inżynierskie, Computer Networks (Erasmus), Komercjalizacja produktów i usług, Grafika i wirtualizacja, Również do celów realizacja studiów podyplomowych, w tym: Identity with Windows Server 2016, VMware vSphere Building Virtual Machine.

Zostało wyposażone w jednostki komputerowe pozwalające na akcelerację obliczeń z wykorzystaniem szybkich kart graficznych oraz prowadzanie zajęć z zagadnień wirtualizacji sieciowej, infrastruktury sieci komputerowych, zagadnień routignu i switchingu na bazie warstw L2, L3 i L4 modelu ISO/OSI. Równolegle do mocy obliczeniowej w laboratorium zainstalowano technologie sieciowe w tym: routery, inteligentne firewall klasy NG, przełączniki sieciowe warstwy L2/L3/L4 oraz zestawy krosownic fizycznych. Dodatkowo w skład wyposażenia wchodzą 4 serwery do obsługi wirtualizacji obecnie działające pod kontrolą VMware 7.

Komponenty sieciowe wewnątrz LAB

Mikrotik RB4011iGS+5HacQ2HnD-IN - 56 urządzeń

RB4011 wykorzystuje czterordzeniowy procesor Cortex A15, taki sam jak w jednostce RB1100AHx4 klasy operatorskiej. Urządzenie jest wyposażone w 1 GB pamięci RAM, może zapewnić wyjście PoE na porcie #10 i jest wyposażone w kompaktową i profesjonalnie wyglądającą solidną metalową obudowę w matowej czerni.

RB4011iGS+5HacQ2HnD-IN (model WiFi) to dwuzakresowa, czterołańcuchowa jednostka z obsługiwaną szybkością transmisji danych do 1733 Mb/s w 5 GHz. W przypadku starszych urządzeń jednostka ma również kartę bezprzewodową z podwójnym łańcuchem 2 GHz zainstalowaną w gnieździe miniPCI-e.

Specifications

Wireless capabilities

Ethernet

Fiber

PoE-out

Wireless specifications

Huawei Firewall & VPN Gateway USG6510e - 2 urządzenia

Zapory sieciowe AI dla komputerów stacjonarnych serii HiSecEngine USG6500E
Zapory sieciowe AI serii Huawei HiSecEngine USG6500E zapewniają innowacyjne możliwości sztucznej inteligencji (AI) małym przedsiębiorstwom, oddziałom przemysłowym i firmom franczyzowym. Oprócz tradycyjnego zarządzania zaporą ogniową, zarządzanie chmurą jest w pełni obsługiwane, umożliwiając wielu oddziałom bezpieczny dostęp do sieci i zapewniając szereg dodatkowych korzyści: wdrażanie typu plug-and-play, automatyczna konfiguracja usług, wizualizacja operacji i konserwacji (O&M) i analitykę dużych zbiorów danych. Wydajność usług wykrywania bezpieczeństwa treści i usług IPsec (Internet Protocol Security) również uległa znacznej poprawie dzięki dopasowaniu wzorców i przyspieszonemu przetwarzaniu usług szyfrowania/deszyfrowania.

 LINK

Huawei Wireless Access Controller AC6508 - 1 urządzenie

Sterownik dostępu AC6508
AC6508 to mały, bezprzewodowy sterownik dostępu (AC) dla małych i średnich przedsiębiorstw, który może zarządzać maksymalnie 256 punktami dostępu (AP) i zapewnia funkcję przełącznika GE, umożliwiając zintegrowany dostęp dla użytkowników przewodowych i bezprzewodowych. AC cechuje się dużą skalowalnością i oferuje użytkownikom dużą elastyczność w konfigurowaniu liczby zarządzanych punktów dostępu. W przypadku korzystania z pełnych serii 802.11ax, 802.11ac i 802.11n Huawei, AC6508 może być używany do budowy małych i średnich sieci kampusów, sieci przedsiębiorstw, bezprzewodowych sieci metropolitalnych (MAN) i sieci zasięgu hotspot.

Huawei Router AR600 - 6 urządzeń

Nowa generacja routerów korporacyjnych NetEngine AR600 firmy Huawei wykorzystuje wielordzeniowe procesory i nieblokującą strukturę przełączania, co pomaga zapewnić trzykrotnie wyższą wydajność w branży. NetEngine AR600 integruje również takie funkcje, jak SD WAN, zarządzanie chmurą, routing, przełączanie, VPN, WLAN i zabezpieczenia, zapewniając pełną obsługę zróżnicowanych i opartych na chmurze usług.
Routery dla przedsiębiorstw z serii NetEngine AR600 firmy Huawei można wdrażać w oddziałach małych i średnich przedsiębiorstw oraz małych przedsiębiorstw w celu zapewnienia możliwości wyjścia z sieci korporacyjnej. Seria NetEngine AR600 obejmuje dwie podserie, serię NetEngine AR650 i serię NetEngine AR610

Huawei Switch S5735-L24P4X-A1 - 6 urządzeń

Huawei CloudEngine S5735-L to seria uproszczonych gigabitowych przełączników dostępowych, które zapewniają 12–48 elastycznych portów downlink all-GE i cztery stałe porty uplink GE lub 10 GE.

Przełączniki z serii CloudEngine S5735-L są przeznaczone do takich scenariuszy, jak dostęp do sieci kampusu korporacyjnego i gigabitowe połączenie z komputerem. Zbudowane na wydajnym sprzęcie nowej generacji i obsługiwane przez uniwersalną platformę routingu (VRP) Huawei, przełączniki CloudEngine S5735-L oferują elastyczną sieć Ethernet, zróżnicowaną kontrolę bezpieczeństwa i obsługę wielu protokołów routingu warstwy 3 – zapewniając wyższą wydajność i potężniejsze możliwości przetwarzania usług dla sieci.

Linksys LG3452 - 4 urządzenia

TP-LINK TL-SG3452. Typ przełącznika: Zarządzany, Przełącznik wielowarstwowy: L2. Podstawowe przełączania Ethernet RJ-45 porty typ: Gigabit Ethernet (10/100/1000), Podstawowe przełączanie RJ-45 Liczba portów Ethernet: 48, Port konsoli: RJ-45/Micro-USB. Wielkość tabeli adresów: 16000 wejścia, Przepustowość rutowania/przełączania: 104 Gbit/s. Standardy komunikacyjne: IEEE 802.1D,IEEE 802.1p,IEEE 802.1s,IEEE 802.1w

Infrastruktura serwerowa LAB

Serwery VMware do obsługi wirtualizacji: 4 węzły w klastrze VMware z wsparciem vCenter (obecnie VMware 7.x)

Każdy węzeł klastra VMware składa się z hosta o parametrach:

Sieć (Software Defined Networking (SDN) Made Simple | UdemySoftware Defined Networking (SDN) Made Simple | UdemySoftware Defined Network – SDN) zorganizowana jest w trzy podsieci. Każda z nich zajmuje się zorientowaną komunikacją. Sieć publiczna przeznaczona jest dla wszystkich maszyn wirtualnych do komunikacji ogólnej. Sieć iSCSI przypięta jest do karty sieciowej która realizuje czynności obsługi protokołów blokowych iSCSI w dostępnie do macierzy Fujitsu DX200 S4 zapewniającej główne usługi zaplecza przestrzeni masowej Wydziału Informatyki o łącznej powierzchni RAW 235 TB w architekturze ATS – macierz hybrydowa. Trzecia sieć przeznaczona jest na komunikację VMware związaną z przenoszalnością maszyn wirtualnych vMotion.

Struktura połączeń logicznych infrastruktury VMware

Typ laboratorium: Dydaktyczne/Badawcze
Lokalizacja (budynek/sala): WI1/116
Opiekun: dr inż. Agnieszka Olejnik-Krugły

Opis

W laboratorium prowadzone są prace badawczo-rozwojowe z zakresu oceny wierności odwzorowania barw na urządzeniach cyfrowych, kontroli jakości i standaryzacji procesów cyfrowych, informatyzacji procesów graficzno-poligraficznych, projektowania interfejsów systemów informatycznych oraz badania ich użyteczności.

W laboratorium studenci realizują zadania z zakresu profilowania urządzeń cyfrowych, pomiarów spektrofotometrycznych barw, standaryzacji procesów graficzno-poligraficznych, fotografii cyfrowej, projektowania interfejsów graficznych z wykorzystaniem metod User Experience i User Interface (UX/UI).

Wyposażenie

• Monitor graficzny EIZO LCD 27″ColorEdge CX271
• Skanery Epson 3170 i Epson V200 Foto
• Proofer cyfrowy Epson Stylus Pro 4880
• Zestawy kalibracyjne X-Rite i1 Publish Pro
• Urządzenie do pomiarów spektralnych barw: spektrofotometr X-Rite eXact
• Komora świetlna X-Rite SpectraLight QC
• Aparat spektralny FX10 Specim ze skanerem rotacyjnym
• Sprzęt fotograficzny Manfrotto wraz z aparatem fotograficznym Nikon Z7 i Nikon D7100 oraz zestawem obiektywów
• Światłomierze Sekonic C-700R i Sekonic L-478DR
• Oprogramowanie Adobe Creative Suite, Phase One Capture One i inne

Wykorzystanie w dydaktyce

• Przedmiot „Narzędzia inżynierskie” (S1/N1), „Projektowanie zorientowane na użytkownika (S1/N1), „Grafika webowa” (S1/N1)
• Realizacja prac dyplomowych
• Realizacja fotograficzna na potrzeby wydziału

Wykorzystanie w badaniach

• Kalibracja i profilowanie urządzeń
• Pomiar kolorymetryczny i spektralny barwy
• Zarządzanie barwą na urządzeniach cyfrowych
• Symulacja barw w zależności od źródeł swiatła
• Digitalizacja dzieł sztuki z zachowaniem wierności kolorystycznej
